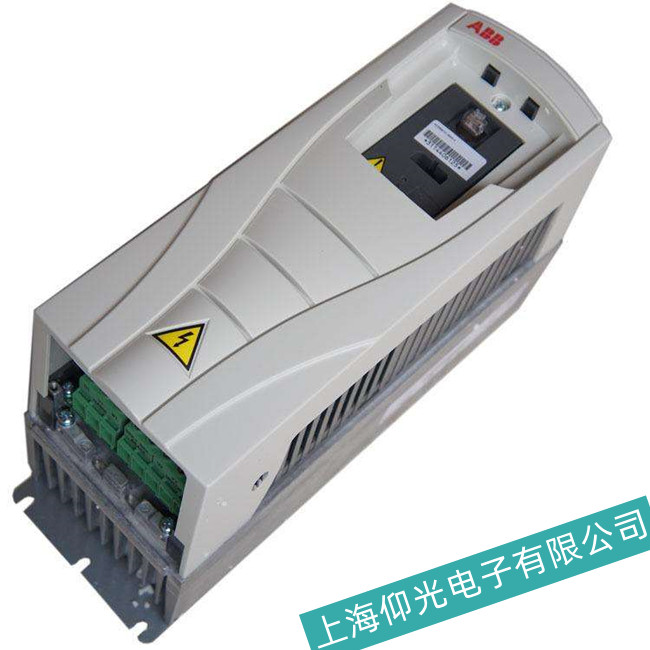

當 ABB 變頻器 ACS800 - 01 - 0009 - 5 + P901 在電源與驅動板啟動時顯示過電流故障，可按照以下步驟進行維修：
-
電源方面
-
輸入電源電壓不穩定，存在電壓波動、缺相或電壓過高、過低的情況，可能導致變頻器內部電路工作異常，引發過電流故障。
-
電源濾波器、進線電抗器等電源側元件損壞，影響電源質量，使變頻器承受異常電流。
-
驅動板方面
-
驅動板上的驅動芯片損壞，導致逆變模塊的驅動信號異常，使逆變模塊不能正常開關，引起過電流。
-
驅動板的供電電路故障，提供給驅動芯片的電源不穩定或電壓異常，影響驅動信號的正常輸出。
-
驅動板與逆變模塊之間的連接線路松動、接觸不良，造成驅動信號傳輸不暢，使逆變模塊工作異常。
-
逆變模塊方面
-
逆變模塊本身損壞，如 IGBT（絕緣柵雙極型晶體管）擊穿短路，會導致輸出短路，引起過電流。
-
逆變模塊的散熱不良，長時間工作后溫度過高，性能下降，容易出現過電流故障。
-
電流檢測電路方面
-
電流檢測電路中的傳感器損壞，檢測到的電流值不準確，可能會誤觸發過電流保護。
-
電流檢測電路的信號處理部分出現故障，如放大電路、濾波電路等元件損壞，導致檢測信號異常。
-
檢查電源
-
使用萬用表測量輸入電源的電壓，確保電壓在變頻器額定輸入電壓范圍內，且三相電壓平衡，偏差不超過 ±5%。若電壓異常，檢查電源進線和供電系統。
-
檢查電源濾波器和進線電抗器，觀察是否有燒焦、變形等損壞跡象。使用萬用表測量其阻值，判斷是否正常。如有損壞，及時更換。
-
檢查驅動板
-
觀察驅動板上的元件是否有燒焦、開裂等明顯損壞跡象。檢查驅動芯片的引腳是否有虛焊、脫焊情況。如有損壞，更換相應的元件。
-
使用萬用表測量驅動板的供電電壓，確保其穩定在規定范圍內。檢查供電電路中的電容、電阻等元件是否正常。
-
檢查驅動板與逆變模塊之間的連接線路，確保連接牢固，無松動、氧化等情況�？梢灾匦虏灏芜B接插頭，清理引腳。
-
檢查逆變模塊
-
使用萬用表的二極管檔測量逆變模塊的阻值，判斷是否有短路或開路情況。將紅表筆接 P（直流母線正極），黑表筆依次接 U、V、W，正常情況下應有一定的阻值；將黑表筆接 N（直流母線負極），紅表筆依次接 U、V、W，也應有一定的阻值。若阻值異常，說明逆變模塊損壞，需要更換。
-
檢查逆變模塊的散熱片是否清潔，散熱風扇是否正常運轉。清理散熱片上的灰塵，確保散熱良好。
-
檢查電流檢測電路
-
使用示波器觀察電流檢測傳感器的輸出信號，判斷是否正常。若信號異常，檢查傳感器是否損壞，如有損壞，更換傳感器。
-
檢查電流檢測電路的信號處理部分，使用萬用表測量相關元件的阻值和電壓，判斷元件是否正常。如有損壞，更換相應的元件。
-
在維修變頻器之前，一定要切斷電源，并等待一段時間，讓變頻器內部的電容放電完畢，以避免觸電危險。
-
在更換逆變模塊等大功率元件時，要注意安裝位置和散熱情況，確保元件能夠正常散熱。
-
在調整或更換元件后，要對變頻器進行全面的測試，確保故障已經排除。
上海仰光電子維修ABB變頻器ACS800 - 01 - 0009 - 5 + P901常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
